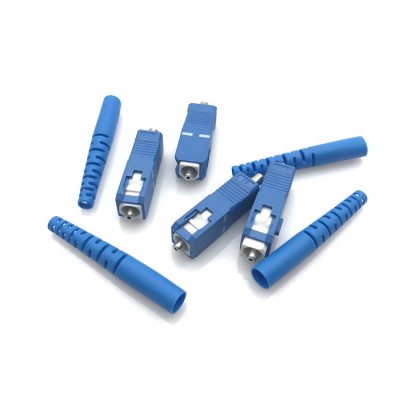

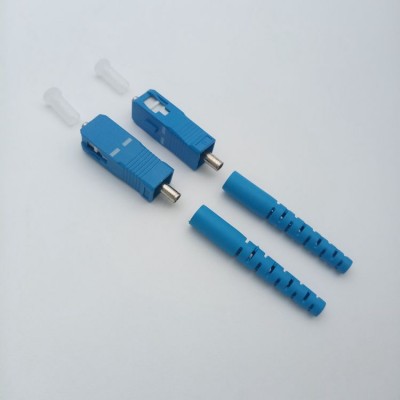

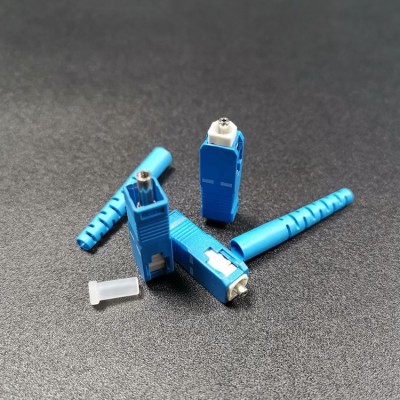

Оптоволоконный разъем SC в основном используется в маршрутизаторах-коммутаторах и оптических интерфейсах со стороны передающего оборудования. Разъемы SC подключаются и выключаются напрямую и просты в использовании. Для 100Base-FX разъем в основном типа SC, а сердцевина разъема SC находится внутри разъема.

1. Структура и особенности

Внешний вид:

Квадратный корпус (пластиковый или металлический), механизм блокировки push-pull, подключение и отключение без вращения.

Обычные симплексные (одноканальные) и дуплексные (двухканальные, используются для разделения Tx/Rx) типы.

Преимущества:

Высокая стабильность: количество подключений и отключений может достигать более 1000 раз, что подходит для часто используемых сценариев эксплуатации.

Низкие потери: одномодовые возвратные потери >50 дБ, многомодовые >35 дБ, подходит для передачи на большие расстояния.

Простота установки: конструкция push-pull упрощает проводку, особенно подходит для плотной среды коммутационных панелей.

2. Типичные сценарии применения

Телекоммуникационная сеть: используется для FTTH (оптоволокно до дома), магистральной сети городской сети.

Центр обработки данных: ранняя сеть 10G/40G, теперь постепенно заменяется LC, но все еще существует в традиционном оборудовании.

Кабельное телевидение (CATV): Благодаря своей стабильности и помехоустойчивости используется для вещания и передачи телевизионного сигнала.

Корпоративная локальная сеть: соединяет коммутаторы, серверы и другие устройства, поддерживает Gigabit Ethernet.

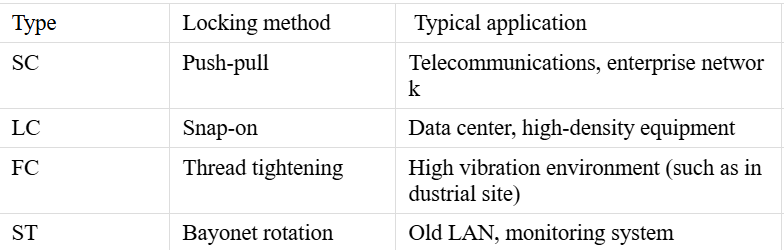

3. Сравнение с другими разъемами

4. Меры предосторожности при выборе и использовании

Выбор режима:

Одномодовый (SM): желтая оболочка, используется для больших расстояний (до 80 км и более).

Многомодовый (MM): оранжевый (OM1/OM2) или аквамариновый (OM3/OM4), короткие расстояния (≤550 м).

Опция защиты от изгиба:

Выбирайте разъемы SC с конструкцией «Bend Insensitive» для снижения потерь на изгиб (например, волокно G.657).
