Волоконно-оптический разъем ST: обычно используется в оптоволоконных коммутационных панелях, оболочка круглая, метод крепления — винтовая застежка. (Для соединения 10Base-F разъем обычно типа ST. Обычно используется в оптоволоконных коммутационных панелях)
Разъем ST: ST 250um / ST 500um / ST 750um / ST 1000um / ST 1500um / Изготовленный на заказ

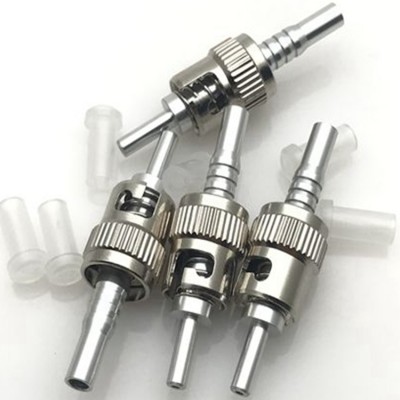

Разъем ST 250UM

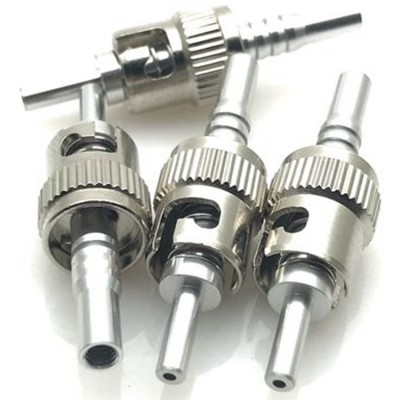

Разъем ST 1000UM

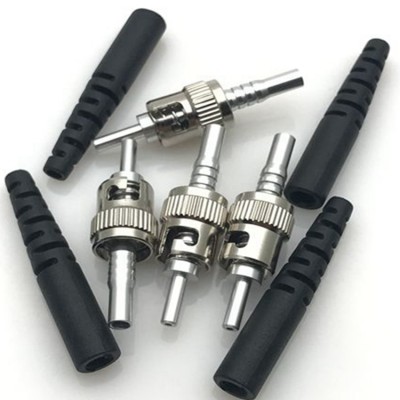

Разъем ST 1000UM
Разъем ST 1500UM
Волоконно-оптический разъем ST представляет собой круглый байонетный волоконно-оптический интерфейс со следующими основными характеристиками:
1. Конструктивные характеристики
Диаметр апертуры: может быть настроен, в основном из керамики или металла, совместим с многомодовым волокном (50/62,5 мкм), одномодовое используется реже.
Метод фиксации: защелкивающийся поворотный фиксатор (поверните на 90° для фиксации после вставки), аналогично разъему BNC, с лучшей устойчивостью к вибрации, чем у подключаемого интерфейса.
Материал корпуса: металл или высокопрочный пластик, подходит для промышленной среды.

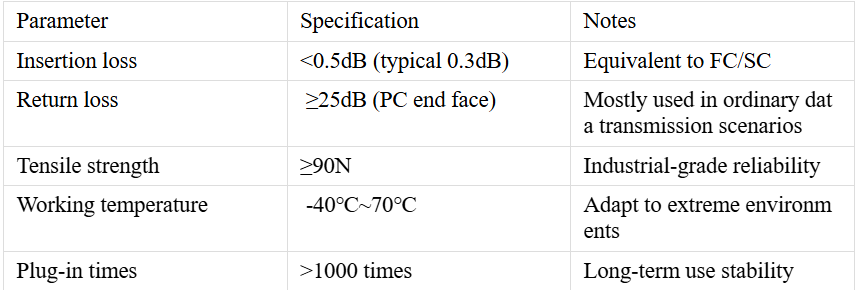

2. Параметры производительности
3. Сценарии применения
Тип сети: 10Base-F Ethernet (ранний стандарт), корпоративная локальная сеть (многомодовая передача на короткие расстояния), военное коммуникационное оборудование.
Типичные сценарии:
Оптоволоконный распределительный щит: используется в качестве узла передачи для магистральных и ответвленных оптических волокон.
Военное/медицинское оборудование: полагается на свои антивибрационные характеристики (байонетный замок нелегко ослабить).
Промышленное управление: подходит для передачи данных на уровне цеха по многомодовому оптоволокну.
4. Сравнение и совместимость
По сравнению с SC: SC — квадратный штекерный тип с более высокой плотностью; круглая пряжка ST больше подходит для вибрационной среды.
По сравнению с FC: FC более стабилен благодаря резьбовому креплению, но медленнее устанавливается; установка зажима ST на 30% быстрее.
Совместимость: необходимо соответствовать типу торцевой поверхности PC.
