Волокно для передачи энергии не только обладает превосходной устойчивостью к высоким температурам и коррозии, но также имеет чрезвычайно низкие потери и превосходную эффективность передачи, что обеспечивает надежные волоконные решения для различных промышленных применений. Кроме того, волоконная продукция, поставляемая KINZ, отличается большим разнообразием и превосходными эксплуатационными характеристиками, что позволяет удовлетворить разнообразные потребности различных отраслей и разных клиентов.
QB-H — это быстроразъёмный байонетный разъём, специально разработанный для передачи мощного лазерного излучения. Он широко используется в промышленной лазерной обработке, медицинском лазерном оборудовании и других областях. Его основными характеристиками являются высокая допустимая мощность, быстрое подключение и отключение, а также стабильные оптические характеристики.

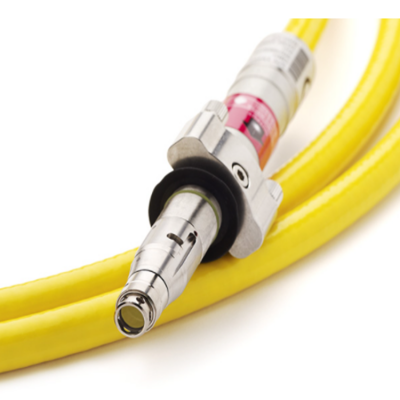

Оптоволоконный разъем QB-H
Конструктивные особенности
1. Конструкция интерфейса: используется байонетный замок, подключение и отключение осуществляется поворотом на 1/4 оборота. Он прост в эксплуатации и подходит для условий работы, требующих частого подключения и отключения.
2. Охлаждение и защита: модели высокой мощности часто оснащены каналами водяного охлаждения или системами отвода тепла, чтобы избежать перегрева разъема из-за чрезмерной энергии лазера; корпус изготовлен из износостойкого металла, ударопрочного и коррозионностойкого, а уровень защиты может достигать IP67, что подходит для суровых промышленных условий.
3. Конструкция безопасности: встроенное блокирующее устройство предотвращает запуск лазерного источника при неполной фиксации разъема, что предотвращает угрозы безопасности, связанные с утечкой света.
Преимущества: быстрое подключение, высокая мощность, высокая безопасность, высокая устойчивость к воздействию окружающей среды, один из стандартных интерфейсов промышленных лазерных систем высокой мощности.
Оптическое волокно QB-H
Оптическое волокно QB-H — это оптическое волокно высокой мощности, используемое с разъемами QB-H. Его конструкция должна соответствовать параметрам интерфейса разъема и отвечать требованиям к низким потерям и устойчивости к повреждениям высокоэнергетических лазеров.
Конструктивные особенности:
1. Покрытие и буферный слой: сердечник обернут оболочкой с низким показателем преломления, а внешний слой покрыт полимерным или металлическим покрытием, устойчивым к высоким температурам, для повышения механической прочности и устойчивости к повреждениям лазером; в некоторых моделях используется двойное покрытие для повышения устойчивости к изгибу.
2. Конструкция, устойчивая к повреждениям: торцевая поверхность сердечника специально обработана для уменьшения ожогов торцевой поверхности, вызванных отражением света; оптическое волокно имеет высокую чистоту, что снижает потери на поглощение и накопление тепла, вызванное примесями.
3. Характеристики изгиба: он имеет определенное сопротивление изгибу, но должен соответствовать минимальному радиусу изгиба, чтобы избежать увеличения потерь или разрыва волокна, вызванного чрезмерным изгибом.
Применимые сценарии: Являясь основной средой передачи системы QB-H, он напрямую соединяет лазерный генератор и обрабатывающую головку для выполнения задачи передачи мощных лазеров.

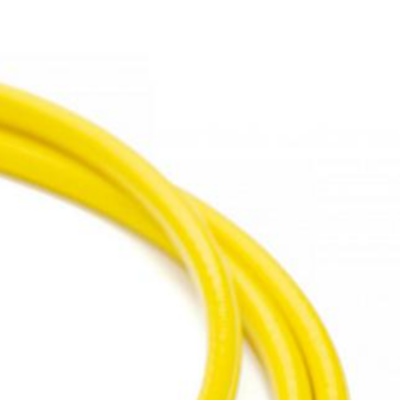

Волоконно-оптический кабель QB-H
Структурный состав:
Сердцевина оптического волокна + оболочка и армирующий слой + разъемы на обоих концах.
Области применения:
Промышленная лазерная резка, лазерная сварка, лазерная обработка поверхности;
Мощное медицинское лазерное оборудование;
Мощная лазерная экспериментальная система в области научных исследований.
Подводя итог, можно сказать, что серия QB-H представляет собой стандартизированное решение для передачи мощного лазерного излучения:
Разъём обеспечивает быстрое и безопасное соединение; оптоволокно – передачу высокой энергии с малыми потерями; кабель объединяет эти два компонента, образуя комплексную сквозную линию передачи энергии. Все три компонента работают вместе, обеспечивая высокую эффективность и надёжность мощных лазерных систем в промышленности и медицине.
