Компания Jinzhi предоставляет услуги по изготовлению патч-кордов на заказ. Клиенты могут изготовить патч-корды из оптоволокна HCS с различными типами коннекторов и различными оптическими кабелями. Вам нужно только указать тип интерфейса, длину, требования к идентификации и выбрать оптические кабели на обоих концах патч-корда.

V-PIN — это высокоплотный, высокопроизводительный многоконтактный электрический коннектор, предназначенный для передачи высокочастотных сигналов в условиях высокой надежности. Он широко используется в аэрокосмической промышленности, военной связи, медицинском оборудовании и высокотехнологичных отраслях промышленности.

Конструкция: обычно состоит из двухжильного HPCF и V-Pin волоконного коннектора, который может использоваться с оптическим волокном диаметром 200/230 мкм, таким как HCS (кварцевое волокно с твердой оболочкой), также известное как PCF (волокно с полимерной оболочкой).

Эксплуатационные характеристики:

1. Высокая степень адаптации к окружающей среде: водо- и пылезащита, корпус соответствует стандартам NEMA6P и IP67, что позволяет использовать его в суровых промышленных условиях.

2. Удобное подключение: комбинация двухпозиционного разъема и байонетного механического замка обеспечивает удобство монтажа и демонтажа, а также повышает эффективность строительства и обслуживания.

3. Высокая помехоустойчивость: основанный на принципе передачи данных по оптоволокну, он обладает высокой устойчивостью к электромагнитным помехам и электромагнитному излучению и может стабильно передавать сигналы в условиях сильного электромагнитного излучения, например, в промышленных системах управления.

4. Отличные характеристики передачи: подходит для оптоволоконных систем передачи данных на расстояние более 100 метров, что соответствует требованиям к дальности передачи сигнала в обычных промышленных условиях. Передача сигнала стабильна, а пропускная способность широкая.

Области применения

Лазерные системы: внутренние соединения волоконных лазеров, передача мощного лазерного сигнала

Медицинское оборудование: лазерные скальпели, волоконные эндоскопы

Спектральный анализ: волоконные зонды спектрометров УФ/видимого диапазона, обеспечивающие низкие оптические потери

Авиационно-космическая промышленность: бортовая волоконно-оптическая связь, радиационно-стойкие волоконно-оптические линии связи

Оптоволоконные разъёмы V-Pin BP04260-01, BP05226-01 и BP04703

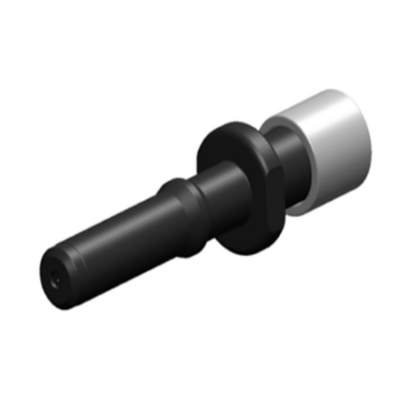

Название: Оптоволоконный разъём V-Pin

Модель: BP04260-01

Марка: OFS

Совместимые модели: Прямо совместимы с оптоволоконными приёмопередатчиками Avago и могут использоваться для подключения к некоторым моделям ABB, например, 3ASC291312E100. Также подходит для подключения к модулям Bachmann FASTBUS, таким как FM211. Позволяет соединять модули ПЛК между главным шкафом управления и гондолой, а также между шкафом управления гондолой и шкафом управления основанием башни в основных системах управления ветрогенераторами.

Стандарты продукции: Соответствует требованиям ROHS, используется оптоволокно в полимерной оболочке 200/230 мкм. Разъём V-Pin использует удобный процесс обжима и скола, устраняя необходимость в эпоксидной смоле, отверждающих печах и трудоёмкой полировке. Подключение занимает менее двух минут.

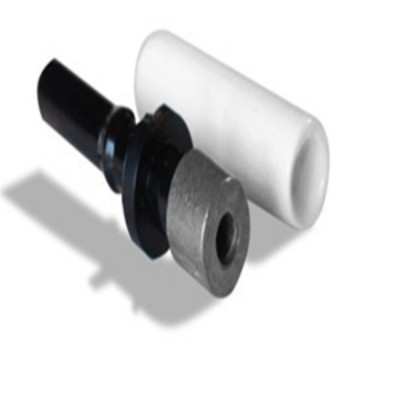

 Название: Оптоволоконный разъём V-Pin

Модель: BP05226-01

Бренд: OFS

Совместимые модели: Полностью совместим с приёмопередатчиками Avago Universal Link, подходит для применения в приложениях Universal Link, требующих соединения/заделки в полимерной оболочке 400/230 мкм внутри помещений.

Стандарты продукта: Удобный процесс обжима и скола, устраняя необходимость в эпоксидной смоле, отверждающих печах и трудоёмкой полировке. Подключение обычно занимает менее двух минут.

Наименование: Сборка оптоволоконного коннектора V-Pin

Модель: BP04703

Бренд: OFS

Совместимые модели: Совместим с оптоволоконными приёмопередатчиками Avago и промышленным оборудованием, требующим волоконных межсоединений 200/230 мкм

Стандарты продукта: Соответствует RoHS, использует технологию запрессовки, не требует эпоксидной смолы или полировки, обеспечивает быстрый монтаж

Вышеуказанные продукты совместимы с

Основные преимущества совместимой модели: устойчивость цепочки поставок, совместимость с системами и поддержка полного жизненного цикла.

Технические характеристики продукта
