Основные характеристики оптического волокна HCS/PCF:

HCS® (твердооболочечное кварцевое волокно)

Структура: кварцевый сердечник + жесткая полимерная оболочка (обычно диаметром 200 мкм)

Характеристики: более высокая устойчивость к изгибу по сравнению со стандартным стеклянным волокном, более низкая стоимость по сравнению со стеклянным волокном, но меньшая пропускная способность (подходит для коротких расстояний).

PCF (полимернооболоченное волокно)

Структура: стеклянный сердечник + мягкая полимерная оболочка (например, силикон)

Характеристики: превосходная гибкость, часто используется в медицинских эндоскопах и промышленных датчиках.

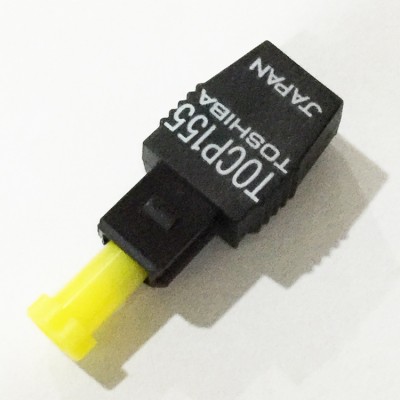

Оптоволоконный разъем HCS/PCF TOCP-155

1. Эксплуатационные характеристики: широкая полоса пропускания, высокая устойчивость к электромагнитным помехам, хорошая гибкость и виброустойчивость, стабильная и надежная передача сигнала. Диапазон рабочих температур обычно составляет от -20℃ до 70℃, простота установки и подключения, отсутствие необходимости в обслуживании или ремонте. 2. Применимый тип волокна: обычно применяется волокно HCS или PCF, которое имеет высокую числовую апертуру, большой диаметр сердцевины и широкий диапазон рабочих длин волн.

3. Область применения: в основном используется для передачи данных на короткие расстояния, широко используется в системах управления промышленной автоматикой, промышленных роботах, интеллектуальных системах и сервосистемах, системах коммутации связи, цифровых мультимедийных системах, медицинских сенсорных системах и системах электропитания.

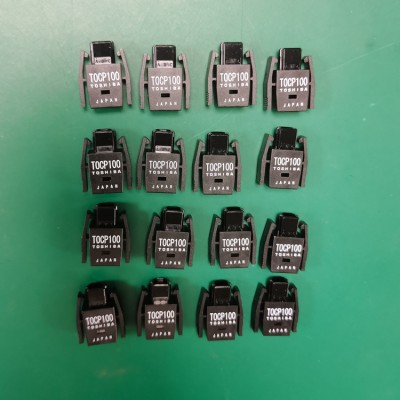

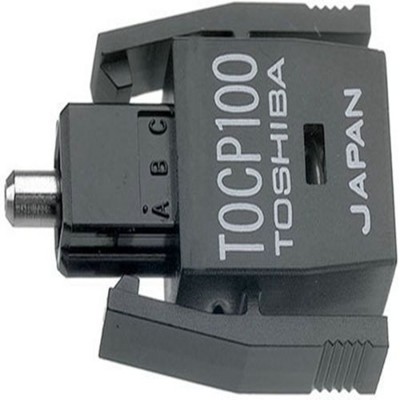

Волоконно-оптический коннектор HCS/PCF TOCP-100

1. Состав: пластиковая оболочка, металлическая вставка и импортное японское оптическое волокно.

2. Сертификация: Пройдены европейские сертификации RoHS и CE, что соответствует действующим стандартам охраны окружающей среды и безопасности.

3. Применяемое волокно: Обычно используется оптоволоконный кабель HCS 200/230 мкм. Волокно HCS, также называемое PCF-волокном, имеет высокую числовую апертуру 0,37, большой диаметр сердцевины 200–1000 мкм и широкую рабочую длину волны.

4. Характеристики: широкая полоса пропускания, высокая устойчивость к электромагнитным помехам, хорошая гибкость и виброустойчивость, стабильная и надежная передача сигнала. Используется метод быстрого обжима без этапов термообработки и полировки, подходит для монтажа на месте строительства.

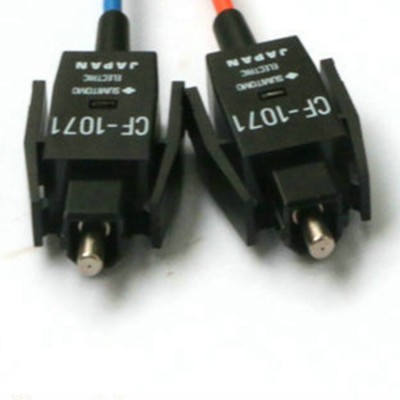

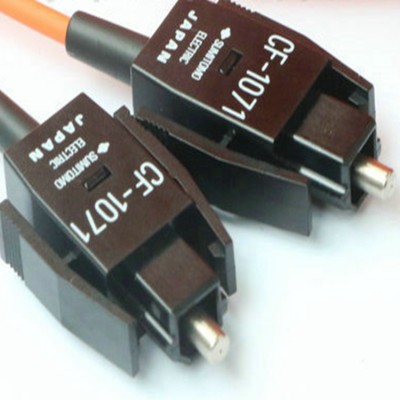

5. Стандарты и совместимость: Соответствует стандартам RoHS и японскому промышленному стандарту JIS C5974-1998. Совместим с универсальным оптическим приёмопередатчиком Toshiba Toslink F05, а также с Sumitomo DF-1710/T и другими моделями. Совместим с различными оптоволоконными разъёмами, такими как CF-1071 и CF-1571.

Инструкция по применению:

1. Убедитесь, что модель разъёма соответствует интерфейсу устройства, и убедитесь, что оптическое волокно не повреждено.

2. Сначала снимите внешнюю оболочку с оптического волокна и вставьте его в конец разъёма. Затем поверните штекер разъёма, совместите его с гнездом интерфейса устройства и аккуратно вставьте до защёлкивания. После подключения проверьте стабильность передачи оптического сигнала и состояние индикатора устройства.

KINZ предоставляет профессиональные услуги, а профессиональная техническая команда оперативно реагирует на возникающие проблемы, такие как подключение оптического кабеля и передача сигнала. Достаточное количество запасных частей обеспечивает быструю замену, обеспечивая стабильную работу вашего оборудования и беспроблемное послепродажное обслуживание!
