В системе обнаружения дуговой вспышки оптоволоконный разъем интерфейса V-pin соединяет специальный датчик обнаружения света с волокном передачи сигнала. Когда происходит дуговая вспышка, сильный генерируемый свет воспринимается датчиком обнаружения света, который преобразует световой сигнал в электрический сигнал, а затем передает электрический сигнал в блок управления или контрольное оборудование через оптоволокно, подключенное к оптоволоконному разъему интерфейса V-pin для обработки и анализа.
Тип продукта: HFBR4501-4511, HFBR4503-4513, HFBR4506-4516, HFBR4531-4533, 4532, 4505, 4515

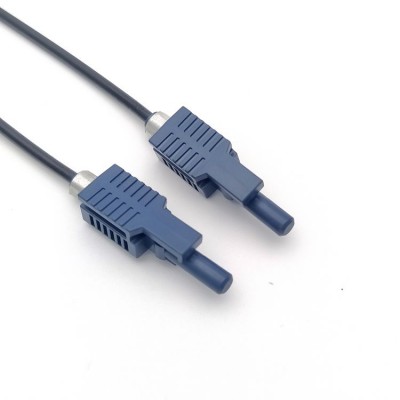

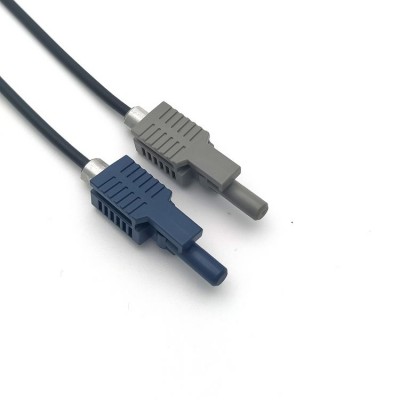

Наименование: Оптоволоконный разъём с интерфейсом V-pin и совместимый оптический датчик
Модель: Этот разъём совместим с оптическими датчиками AFBR-S10PS010Z и AFBR-S10PS011Z. AFBR-S10PS010Z — это оптический датчик с самоконтролем, а AFBR-S10PS011Z — это миниатюрный разъём для подключения дуплексных пластиковых оптоволоконных кабелей к точечным датчикам.
Характеристики продукта:

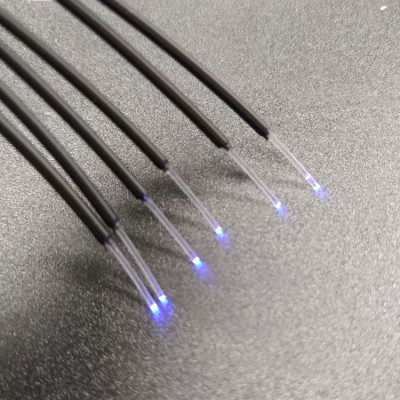

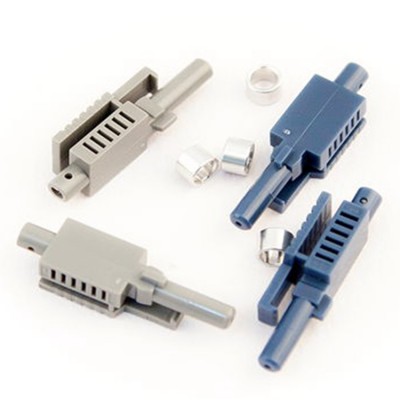

1.Оптоволоконный разъём с интерфейсом V-pin: обычно совместим с полимерным оптическим волокном (POF) диаметром 200/230 мкм, также доступны версии для пластикового оптоволокна диаметром 1 мм. В некоторых разъёмах используется простой метод обжима и скалывания, что исключает необходимость использования эпоксидной смолы, печей для отверждения и трудоёмкой полировки.

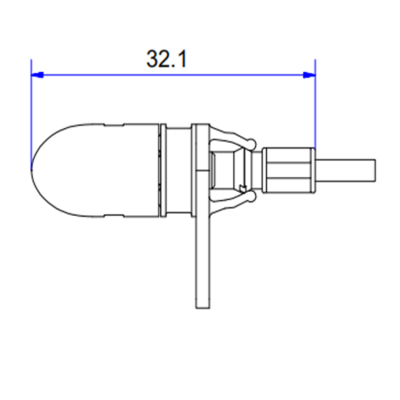

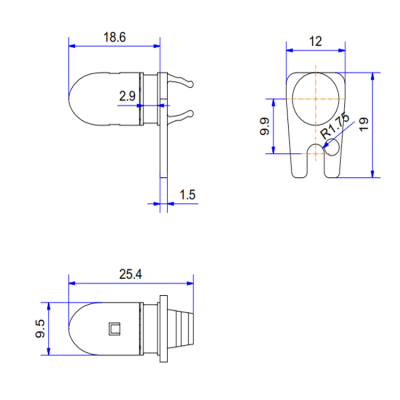

2. Оптический датчик AFBR-S10PS010Z: улавливает свет и направляет его в дуплексное пластиковое оптическое волокно (POF) диаметром 1,0/2,2 мм. Этот свет улавливается через полупрозрачный наконечник точечного датчика, а встроенное соединение между двумя оптическими волокнами обеспечивает самодиагностику. Датчик имеет класс пожаробезопасности UL 94 HB и превосходную химическую стойкость. Угол обзора превышает 180°, обеспечивает высокую однородность и типичное вносимое затухание 13 дБ. Диапазон рабочих температур: от -40°C до +85°C.
3. Микроразъём AFBR-S10PS011Z: предназначен для подключения дуплексных кабелей POF к точечным датчикам, создавая полноценную оптическую систему обнаружения.
Совместимые модели: Оптоволоконные разъёмы с интерфейсом V-pin полностью совместимы с передатчиками и приёмниками серии Versatile Link компании Avago. Специальные модели разъёмов V-pin разработаны для использования с оптическими датчиками AFBR-S10PS010Z и AFBR-S10PS011Z. При сборке системы убедитесь в точном соответствии с инструкцией к изделию.
Особенности:
Простая установка: V-образный разъем имеет простую конструкцию с защелкиванием, что обеспечивает быструю установку без использования обжимных инструментов, значительно сокращая время установки. Функция самоконтроля: Оптический датчик AFBR-S10PS010Z оснащен функцией самоконтроля, которая отслеживает состояние оптической линии связи в режиме реального времени, обеспечивая стабильность системы.
Высококачественные материалы: Компоненты разъема и датчика изготовлены из химически стойких материалов, соответствующих действующим стандартам безопасности.
Назначение:
1. Обнаружение вспышек дуги: В таких сценариях, как мониторинг промышленной электросети, система, построенная на основе оптического датчика AFBR-S10PS010Z и оптического разъема V-образного разъема, может точно обнаруживать вспышки дуги. При обнаружении аномально яркого света своевременно подается сигнал тревоги, предоставляя важную информацию для обслуживания электрооборудования и обеспечения безопасности персонала.
2. Обнаружение света: Подходит для различных сценариев, требующих точного обнаружения света, таких как мониторинг внешнего освещения и обнаружение оптической обратной связи в промышленной автоматизации. Оптические сигналы передаются по оптоволокну, а затем точно улавливаются и анализируются оптическим датчиком для контроля интенсивности и наличия света.
